Sådan vælger du TPE til sprøjtestøbning: Vigtige faktorer, materialevalg og behandlingshensyn

I mit sidste indlæg gennemgik jeghvad TPE egentliger ogHvorfor smelter den og omformer sig som et plastik?I stedet for at hærde som gummi. Det spørgsmål besvarer, hvad TPE er. Det besvarer dog ikke, hvordan man vælger den rigtige kvalitet, når et emne skal gennemgå en rigtig form, på en rigtig produktionslinje og inden en konkret deadline.

Valget af TPE til sprøjtestøbning starter med opgaven for det pågældende emne – ikke med materialets datablad. Sørg for, at hårdhed, flydningsevne og termiske egenskaber er i overensstemmelse med formen, procescyklussen og driftsbetingelserne. Hvis du får dette match rigtigt, vil emnet være konsekvent, stærkt og klar til næste arbejdsstation.

Den ene idé – at matche materialet til opgaven – ligger bag hvert eneste valg, jeg gennemgår nedenfor. Den forklarer også, hvorfor to produkter, der er fremstillet af den "samme" TPE-kvalitet, kan præstere så forskelligt, så snart de er kommet ud af formen.

Hvorfor er TPE et foretrukket materiale til sprøjtestøbning?

Et stift plastikdele revner ved gentagen bøjning. Et hærdet gummidele kræver et separat hærdningsstykke og kan ikke blot slibes igen. Hverken det ene eller det andet passer til alle design på mit arbejdsbord.

TPE foretrækkes til sprøjtestøbning, fordi det kan behandles på almindeligt termoplastisk udstyr, undlader den vulkaniseringsproces og tillader et blødt TPE at binde sig direkte til et stift plastik i én enkelt procescyklus. Det forkorter cyklustiden, reducerer behovet for efterfølgende montering og gør det muligt at genbruge skrot i produktionsprocessen i stedet for at sende det til affaldsbeholderen.

De fleste plastfabrikker ejer allerede sprøjtestøbningsudstyr. En TPE-kvalitet, der kan processeres på samme udstyr, eliminerer behovet for en separat gummipresse eller hærdningsovn.To-slags støbningDet tillader en butik at binde et blødt TPE-greb fast til et stift håndtag i én enkelt proces, i stedet for senere at samle to dele ved håndkraft. Dette er en væsentlig grund til, at indvendige teams i bilindustrien vælger TPE til tætninger og greb: færre dele, færre fastgørelsesmidler og færre steder, hvor en del kan svigte. Også genbearbejdning har betydning. Løbere og afviste dele kan ofte sendes tilbage i hopperen, såfremt materialetypen og processen tillader det, hvilket reducerer materialeomkostningerne pr. del. Hos Yudahang er dette normalt det første spørgsmål, jeg stiller til en kunde: Kræver dit design virkelig to separate dele, eller kan TPE lade dig forme det som ét enkelt stykke?

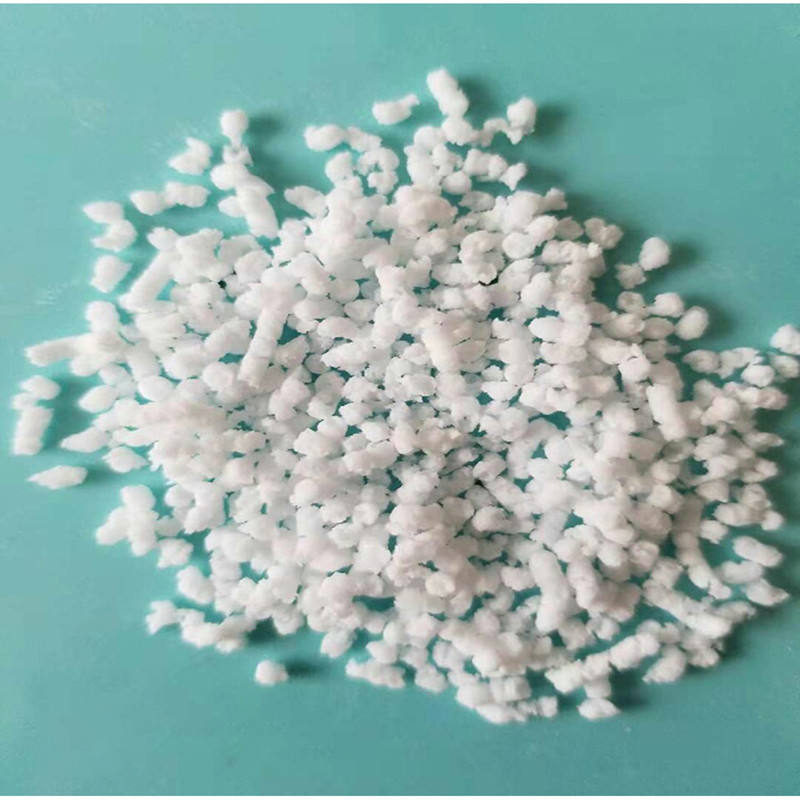

Hvilke egenskaber bør du tage i betragtning, når du vælger TPE-pellets til sprøjtestøbning?

Alene hårdheden fortæller næsten intet om, hvordan en TPE-pellet vil opføre sig, når den først er kommet ind i din form.

Ved valg af TPE-pellets skal du kontrollere hårdhed, smeltestrømningshastighed, træk- og revnestyrke, kompressionsforvandling samt bindingskompatibilitet med dit substrat. Hver egenskab korresponderer med en forskellig fejlmode, så hvis du springer en over, vil det typisk vise sig senere som en garantiindløsning – ikke et laboratorieresultat.

Jeg grupperer disse egenskaber i tre kategorier: fornemmelse, flow og pasform. Fornemmelse omfatter hårdhed og elasticitet, som afgør, hvordan delen opfører sig i hånden eller under en tætning. Flow dækkersmeltestrømningshastighedog viskositet, der afgør, om pelletten fylder en tynd væg eller en lang løber uden kortslutninger. Passer til overfladebinding, kemisk bestandighed ogkompressionsforandring, som afgør, om delen stadig fungerer efter måneder i felten, og ikke blot lige efter støbningen. Sådan opdeler jeg det normalt for en kunde:

Hvordan påvirker TPE-sprøjtestøbeprocessen produktkvaliteten?

To butikker kan bruge den nøjagtigt samme TPE-kvalitet og alligevel ende med to meget forskellige dele.

Sprøjtestøbeprocessen påvirker kvaliteten af TPE-produkter gennem smelte-temperatur, sprøjtehastighed, pakketryk og køletid. Hvis disse parametre er forkerte, kan selv en velvalgt TPE-kvalitet krume, synke eller revne ved indløbsporten.

En smeltemperatur, der er for lav, efterlader materialet underplastificeret, så det fylder dårligt og viser strømningslinjer på overfladen. Er temperaturen for høj, kan materialet nedbrydes, hvilket svækker revnestyrken netop dér, hvor emnet har mest brug for den. Injektionshastigheden påvirker, hvordan smeltefronten fylder formhulen; er den for hurtig, kan luft blive fanget, og der kan opstå brændemærker nær ventilerne. Pakketrykket og pakketiden styrer synkepletter og dimensionel stabilitet, når emnet er afkølet. Afkølingstiden er ofte det første, som en produktion forkorter for at sænke cyklustiden, men et emne, der fjernes for tidligt, kan stadig slå sig, når det forlader formen. Jeg betragter formen og processen som en del af materialevalget – ikke som et separat trin, der først finder sted bagefter. Selv en fremragende TPE-kvalitet, der produceres på en dårlig proces, giver dig alligevel et dårligt emne.

Hvad er almindelige problemer ved TPE-sprøjtestøbning, og hvordan kan de løses?

Korte skud, flash og synkepletter optræder på næsten alle TPE-produktionslinjer på et eller andet tidspunkt.

AlmindeligTPE-sprøjtestøbningProblemer omfatter korte sprøjtefødder, flash, synkemærker og dårlig forbindelse på overmouldede dele. De fleste skyldes enten en uoverensstemmelse i smeltestrømmen, en forkert formtemperatur eller et substrat, der fra starten aldrig blev testet for vedhæftning.

Korte sprøjtefødder indikerer normalt, at smeltestrømningshastigheden er for lav i forhold til vægtykkelsen, eller at injektionshastigheden og -trykket er indstillet for forsigtigt til den pågældende geometri. Flash tyder på en form, der ikke klemmer stramt nok i forhold til materialets viskositet ved den givne temperatur. Sunkmarkeringer skyldes svagt pakkepres eller en vægsektion, der er for tyk til at køle jævnt. Bindningsfejl på overmouldede dele er det mest komplicerede problem: substratets overfladenergi, formtemperaturen og den forkerte TPE‑kemifamilie kan alle medføre, at et blødt greb afskalles fra en hård base. I min egen fejlsøgning undersøger jeg materiale og proces samlet, før jeg bebrejder enten det ene eller det andet alene. I de fleste tilfælde er løsningen mindre end en fuldstændig ændring af materialet. En justering af formtemperaturen eller en lille forøgelse af pakketiden løser flere problemer, end folk forventer.

Konklusion

At vælge det rigtigeTPEFor sprøjtestøbning er det aldrig én enkelt beslutning. Det betyder at afstemme materialeegenskaber, formdesign og procesindstillinger med den faktiske funktion i emnet – fra det første skud på produktionslinjen til årsvis brug ude i felten.

Referencer

1. Osswald, T. A., & Turng, L.-S. (Red.).Håndbog om sprøjtestøbning, 3. udgave. Hanser Publishers, 2008.
2. Drobny, J. G.Håndbog om termoplastiske elastomerer, 2. udgave. Elsevier, 2014.
3. Holden, G., Kricheldorf, H. R., og Quirk, R. P. (Red.).Termoplastiske elastomerer, 3. udgave. Hanser Publishers, 2004.
4. Bhowmick, A. K., & Stephens, H. L. (Red.).Håndbog om elastomerer, 2. udgave. CRC Press, 2000.
5. ASTM International.ASTM D395-18: Standardiserede prøvningsmetoder for gummiegenskaber – Kompressionsforstyrrelse.
6. Rosato, D. V., og Rosato, M. G.Håndbog om sprøjtestøbning. Springer, 2000.
